Analyseur de profil de densité "DENSE-LAB Mark 3"

pour MDF, panneaux de particules et OSB

Data sheet: Analyseur de profil de densité | PDF (152 KB)

La qualité des panneaux de bois produits dépend
de leur profil de densité, lequel, s'il est conforme,
évite des dépenses de matière inutiles.

DENSE-LAB permet de mesurer la densité transversale d'un échantillon de panneau, c'est-à-dire
d'une surface à l'autre. Les échantillons mesurent 50 x 50 mm. Le rayonnement X traverse un collimateur qui génère un faisceau étroit.

Un moteur pas à pas déplace l'échantillon et l’appareil délivre un signal qui forme le profil de
densité souhaité. L'intérêt de cette mesure de profil du panneau fini peut être apprécié par la production sur le plan de la solidité du produit, de l'utilisation limitée de matière et de colle et de la consommation réduite d'énergie.

Le profil de densité est particulièrement important en production de MDF dans la mesure où il dépend du diagramme de la presse.

Technologie unique des analyseurs de profil de densité destinés aux laboratoires.
La quasi-totalité des analyseurs actuels pour laboratoires utilisent les rayons X. L'évaluation des données de mesure étant réalisée par un logiciel, il est possible de créer et d'afficher différents diagrammes, rapports, graphiques et fichiers.
Quelles particularités distinguent le DENSE-LAB EWS des autres équipements disponibles sur le
marché ?
Réponses : son prix, sa taille, son poids, l'intensité de ses rayons X, la durée de vie de son tube radiogène, ainsi que sa simplicité de maintenance et d'utilisation. Le DENSE-LAB est la solution utilisée par de nombreux instituts, établissements universitaires et laboratoires de R&D et a fait ses preuves depuis de longues années auprès des étudiants et scientifiques de ces institutions.

La densité maximale nécessaire au niveau de la couche de surface est obtenue par une pression initiale très élevée dans la presse. Lorsque la pression est relâchée, la chaleur pénètre la couche médiane pendant un laps de temps plus long, et réduit la densité de cette couche.

La taille de la couche de surface et la définition du niveau de ponçage constituent des paramètres majeurs du processus. Ces valeurs permettent d'estimer la densité moyenne d'un panneau fini. Si la densité au coeur est trop élevée, le panneau sera trop lourd. De même, une forte variation de densité dans la couche médiane doit être évitée.

Le calcul de moyennes, la comparaison de différents profils d'échantillons grâce à des fonctions de superposition et l’analyse des détails au moyen de zooms sont des fonctions disponibles. Des fichiers d'historique permettent également de conserver les données.
Enfin, cet analyseur de profil de densité est le seul outil de calibrage d'un système de mesure en ligne (StenOgraph).

Analyse

Densité moyenne
Valeurs maximale et minimale
Localisation du niveau de ponçage
Analyse des détails via une fonction de zoom
Comparaison de profils grâce à une fonction de superposition
Fichiers d'historique à long terme

Caractéristiques techniques

Technology:	X-ray
Anode current:	< 1 mA
High voltage:	< 32kV
Output:	700 VA
Cooling:	fan
Service life of x-ray tube:	approx. 5 years
Measuring range:	up to 1.500 kg/m³ (standard)
Resolution:	10...100µm
Measuring time:	0,1...1 s/step
Accuracy:	+ 1% repetitive accuracy
Sample size:	50 x 50 mm
Magazine:	several samples up to 300 mm
Weight:	50 kg (without PC, monitor, printer)
Ambient temperature:	10…35°C
Humidity of air:	max. 80%

Commande à distance

Se reporter à l'assistance technique délivrée par le support en ligne EWS.

Accessoires

Balance avec interface de transfert direct de données
Humidimètre (micro-ondes)
Pied à coulisse numérique avec interface de transfert direct de données

Atouts

Optimisation de la production
Assurance qualité et élimination des réclamations
Évaluation du niveau de ponçage optimal
Outil utile en R&D de nouveaux produits

Logiciel

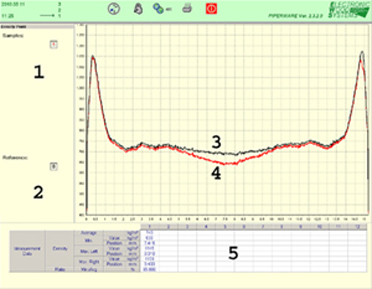

Affichage clair grâce au logiciel PiperWare (voir documentation correspondante).

Support d'échantillons

No d'échantillon
No de référence
Profil de référence
Profil de densité mesuré
Tableau d'interprétation des données

Humidimètre (micro-ondes)
