Détection de soufflures "ULTRA-SCAN Mark 3"

pour MDF, panneaux de particules, OSB, OSL, LVL, LVP et contreplaqués

Data sheet: Détection de soufflures | PDF (265 KB)

Report:
"Evaluation of Wood Based Panel Properties and
Delamination Detection using Ultrasound Technology" PDF (30 KB)

Optimisation du processus de production des panneaux grâce à une mesure par ultrasons

La qualité d'un panneau dépend de plusieurs paramètres, tels que la teneur en humidité, la densité, le temps de pressage et la température.

Un accroissement de la capacité parallèlement à une réduction du coût de production peut nuire à la qualité. ULTRA-SCAN relève toute altération de la qualité et permet de prendre les mesures qui s'imposent.

Poursuivre l'opération? L'accélérer? La ralentir?
Telles sont les questions que se pose constamment l'opérateur de la presse. Sans soufflure, une certaine accélération est possible, tandis qu'en présence de soufflures, le temps de pressage doit être allongé. Désormais incontournable, le contrôle ultrasonique automatique continu est la clé d'une production efficace et économique.
Pour améliorer les performances techniques de ses ensembles de détection de soufflures, EWS a développé les systèmes ULTRA-SCAN 40+ et ULTRA-SCAN LD. Ces derniers, qui ont déjà fait leurs preuves en applications professionnelles, exploitent une méthode de résonance des ultrasons brevetée qui les rend insensibles à la poussière, à la chaleur et au bruit. Cette méthode, qui peut être appliquée efficacement aussi bien aux panneaux épais qu'aux panneaux légers, est appelée "PowerSonic Resonance".
Autre atout pour les opérateurs : le système s'auto-calibre automatiquement et en ligne.

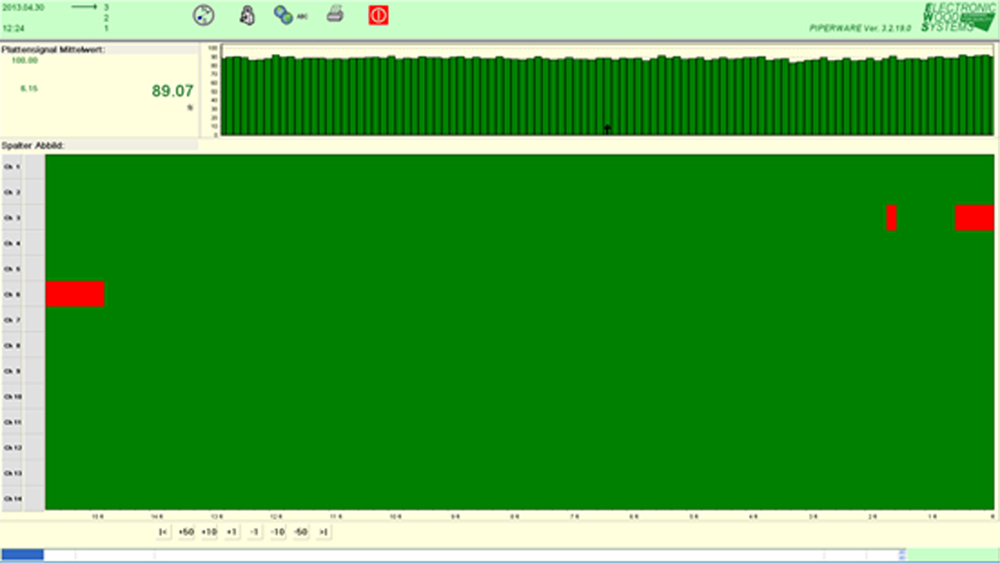

Une image ultrasonique multicolore du panneau montre les variations à l'écran.

Dans le cas de l'analyse ci-dessus, toute soufflure (délaminage, vide ou poche d'air) sera clairement détectée. La méthode de résonance (PowerSonic Resonance) rend le système insensible aux influences des facteurs environnementaux, tels que la poussière, la vapeur, la chaleur ou le bruit extérieur (brevet). Aucun calibrage manuel n'est requis grâce à la qualité du signal et au contrôle automatique du gain.

Autres atouts de la méthode de résonance des ultrasons:

Contrôle des panneaux très épais > 40 à 200 mm (ULTRA-SCAN 40+) Contrôle des panneaux très légers
< 400 kg/m3 (ULTRA-SCAN LD)
Contrôle près des bords des panneaux
Contrôle sur panneau vibrant, près d'une scie de délignage bruyante

Le système peut être facilement complété d'une mesure d'épaisseur installée sur le même support, et ce, à un prix optimisé.

Lieux d'installation

Derrière la presse et la scie diagonale
Derrière la ponceuse

Caractéristiques techniques

Technologie:	Résonance des ultrasons (brevetée)
Nombre de canaux de contrôle:	Illimité
Espacement entre les canaux:	Au moins 100 mm
Soufflure minimale détectable:	Ø 50 mm
Epaisseur:	Jusqu'à 200 mm

Commande à distance

Se reporter à l'assistance technique délivrée par le support en ligne EWS.

Options

Connexion à un automate programmable via une interface OPC
Ajout possible d'une mesure d'épaisseur
Marquage à l'encre (sur le bord ou la surface)

Logiciel

Affichage clair grâce au logiciel PiperWare (voir documentation correspondante)

Localisation des soufflures
Image ultrasonique multicolore
Mémoire et tendance
Historique, base de données

Mesure sur panneau de particules (10 mm max.)

LVL (200 mm max.)

Tendance (chaque barre représente un panneau)
Voies d'inspection (l'exemple montre 13 voies d'inspection)
Avertissement anticipé
Position et dimension des soufflures

Évaluation des données
par le "GAUGE-CONTROLLER" EWS

Ce système performant constitue le cœur de l'armoire de commande.

Système d'exploitation temps réel
Connexion réseau à un PC à des fins de visualisation
